Вдохновляйтесь новыми возможностями с инвертором, который преобразует 12V постоянное напряжение в 220V переменного. Это устройство станет настоящим спасением в походах или на даче, позволяя подключить к автомобильному аккумулятору такие приборы, как паяльники, лампы и даже маленькие кипятильники. Но стоит помнить: для использования чувствительной электроники эта схема не подходит — выходной сигнал далек от идеальной синусоиды, пишет Дзен-канал "Serg SV".
Для каких целей пригодится инвертор
Этот преобразователь отлично подходит для различных бытовых нужд. Вот основные его возможности:
- Мощные сетевые паяльники 220V.
- Классические лампы накаливания.
- Небольшие кипятильники для нагрева воды.
- Резистивные нагрузки.
Важно: Не подключайте к инвертору электронные устройства или импульсные блоки питания — нестабильная форма сигнала может их повредить.
Как работает схема

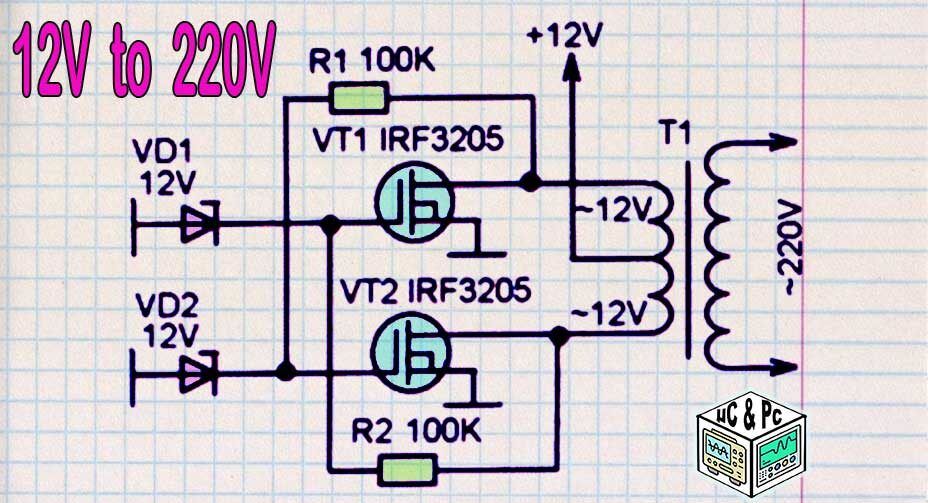

Сердцем устройства является двухтактный генератор, созданный на основе симметричного мультивибратора. Схема включает два мощных полевых транзистора IRF3205 и трансформатор с низковольтной обмоткой, к которому подводится питание от аккумулятора. Когда система получает питание, она автоматически запускается, и преобразование напряжения происходит в автоматическом режиме.
Ключевые элементы схемы:
Монтаж и подбор трансформатора
Для сборки можно выбрать стандартный силовой трансформатор с двумя 12V обмотками или 24V с отводом. Рассматривайте следующие характеристики:
- Входная обмотка: 12V + 12V или 24V с отводом.
- Выходная обмотка: 220V с необходимым запасом по мощности.
- Мощность: желательно от 150Вт и выше для стабильной работы.
Эта схема инвертора, несмотря на отсутствие сложной электроники, обеспечивает надежную работу и является отличным решением для создания альтернативного источника энергии. Если планируется использование высокомощных приборов, убедитесь в наличии достаточного теплоотвода и о вентиляции.
