Азбука строителя. Буква Т
Продолжаем нашу рубрику. Сегодня термин на букву Т. Это Теоделит.

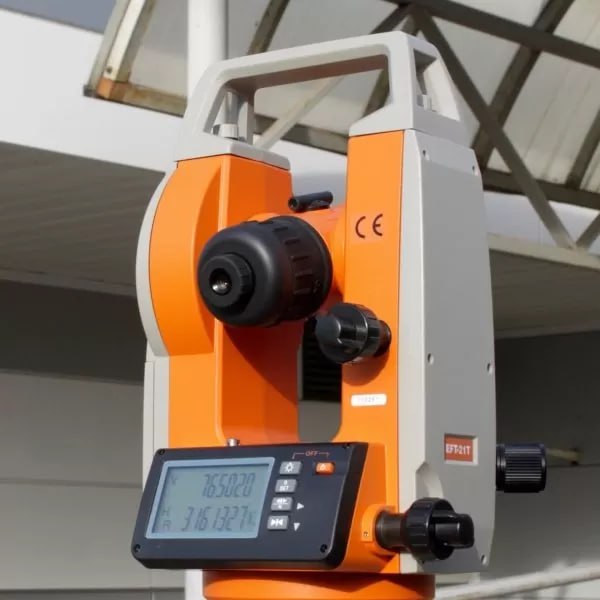

ТЕОДОЛИТ — это высокоточный угломерный прибор, предназначенный для измерения горизонтальных и вертикальных углов. Он является краеугольным камнем в геодезических съёмках, незаменим в строительстве и многих других отраслях.
На основе полученных теоделитом измерений производят вычисления, необходимые для разметки осей, контроля вертикальности стен и колонн, выверки монтажных элементов.
Классический, или оптический теодолит, состоит из нескольких основных частей, работающих в гармонии:
• Горизонтальный круг (лимб): Основная шкала, по которой отсчитываются горизонтальные углы
• Вертикальный круг: Он предназначен для измерения вертикальных углов
• Зрительная труба: Оснащена оптическим прицелом и окуляром.
• Алидады: Вращающиеся индексы, которые перемещаются вдоль лимбов и фиксируют отсчёты.
• Уровни: Цилиндрический и круглый, они обеспечивают точное выравнивание прибора
• Тренога (штатив): Устойчивая опора, на которой надёжно устанавливается прибор.
Принцип действия основан на считывании показаний с градуированных кругов при наведении зрительной трубы на нужные объекты.
Сегодня всё чаще используются электронные теодолиты, где измерение углов осуществляется с помощью цифровых датчиков, а значения мгновенно отображаются на электронном экране.
